为了给修理职员提供更直观、更直接的技术服务指导，本期以长虹公司目前下乡彩电的主流LS29机芯为例进行解说。该机芯彩电是以MST公司生产的MST739DU芯片为主处置芯片，现在的商品系列主要有710、720、620、610等，本文以LT24720FX型彩电为例进行全方位的分析解说。
长虹LT24720FX彩电具备RF输入、1路AV输入、1路S- VIDEO输入、1路YPbPr输入、1路VGA输入、1路HDMI输人和1路AV输出，所有输入、输出接口均坐落于主板上，接口安装从以前的卧式更改为立式，因此音视频线的插入方向也从以前由下向上，更改为垂直后盖方向插人，更便于售后安装调试。
该机主要由液晶面板、信号处置板IP板、遥控接收板、按键板等几块电路板组件组成，如图1所示。

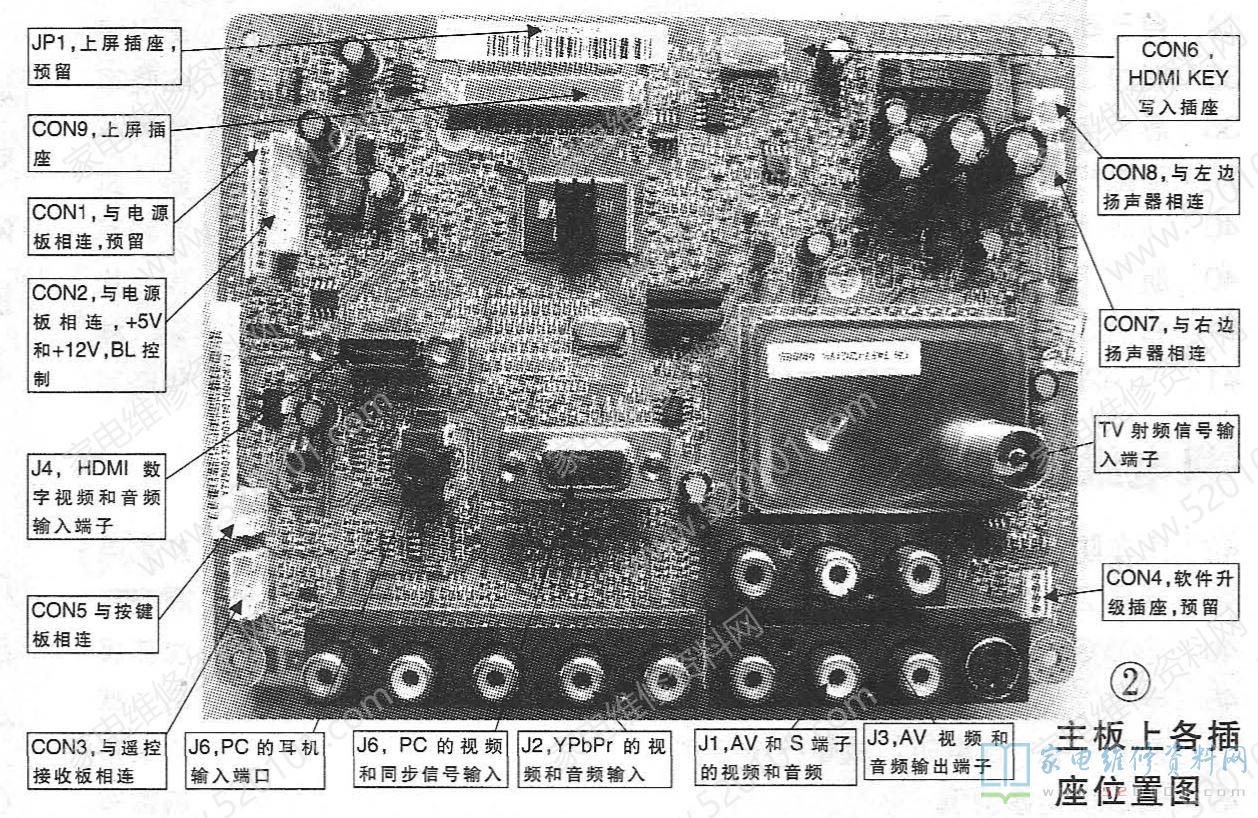

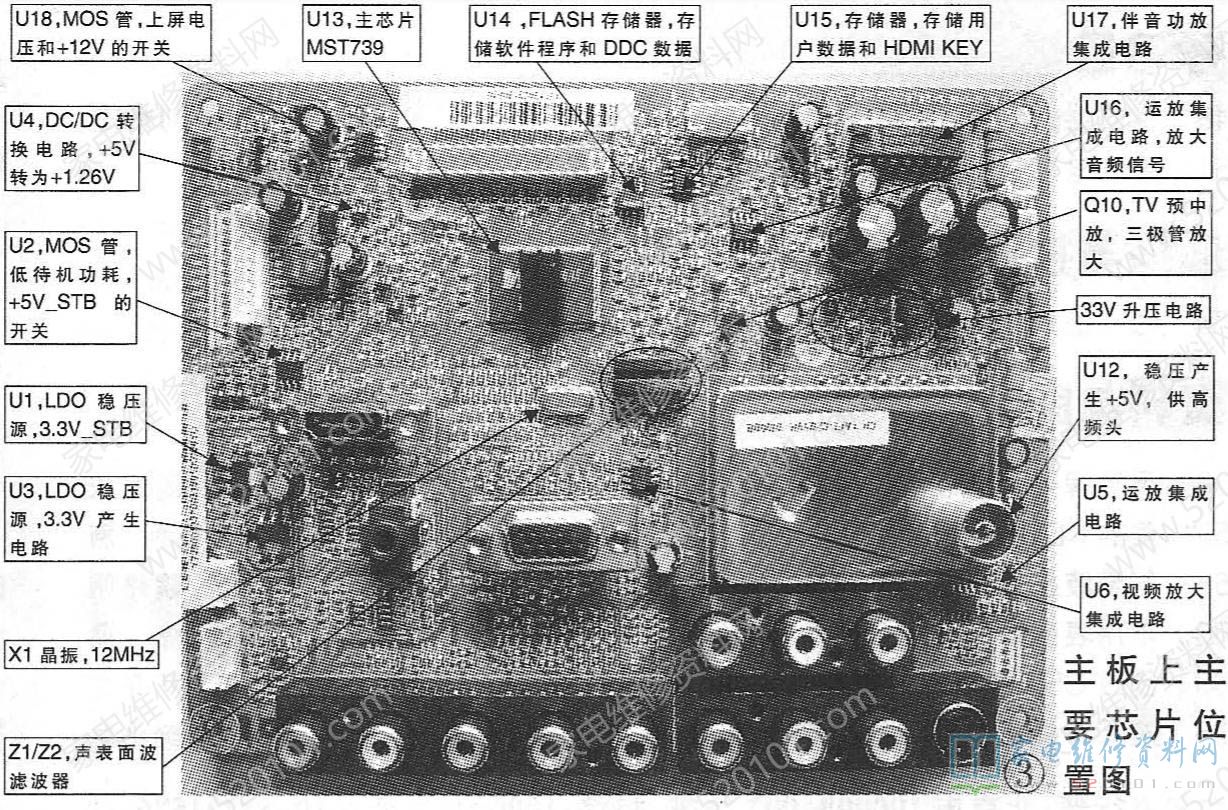

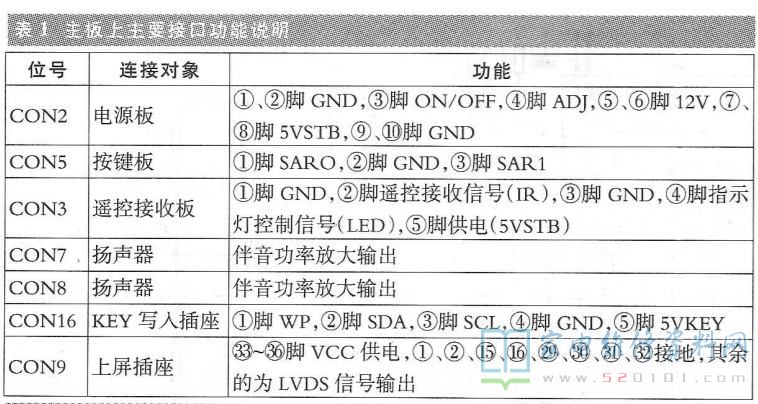

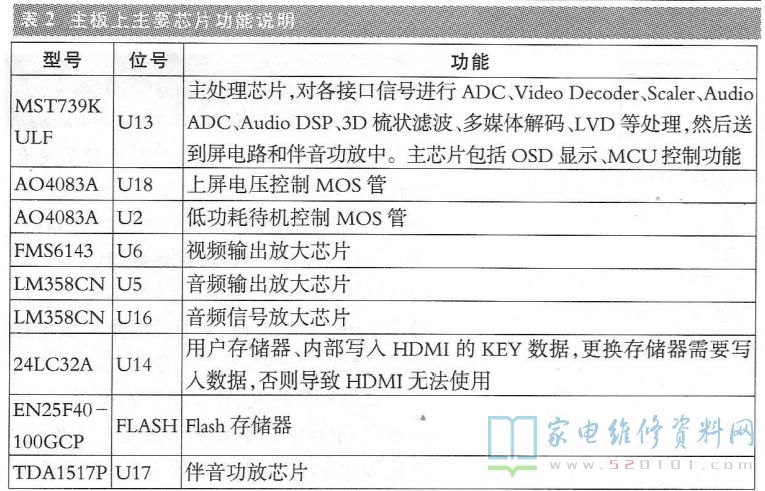

信号处置板生要由DC/DC变换电路、射频电路、音视频处置电路、模拟和数字音视频输人输出接口电路、图像变换处置电路、多媒体处置电路、伴音功放电路、系统控制电路组成，主板上各插座地方如图2所示，其去向与引脚功能见表1;主板上主要芯片地方如图3所示，其名字与功能说明见表2。下面就以该主板电路为例，对其供电及各种信号步骤作一介绍，以供修理时参考。
1、供电系统
在液晶彩电中，主板上的供电组数较多，且多使用新型的贴片稳压IC，加之主板的很多问题均由供电电路引起，或通过供电电压的正常与否来判断，因此熟知各供电电路的组成及去向尤为重要。

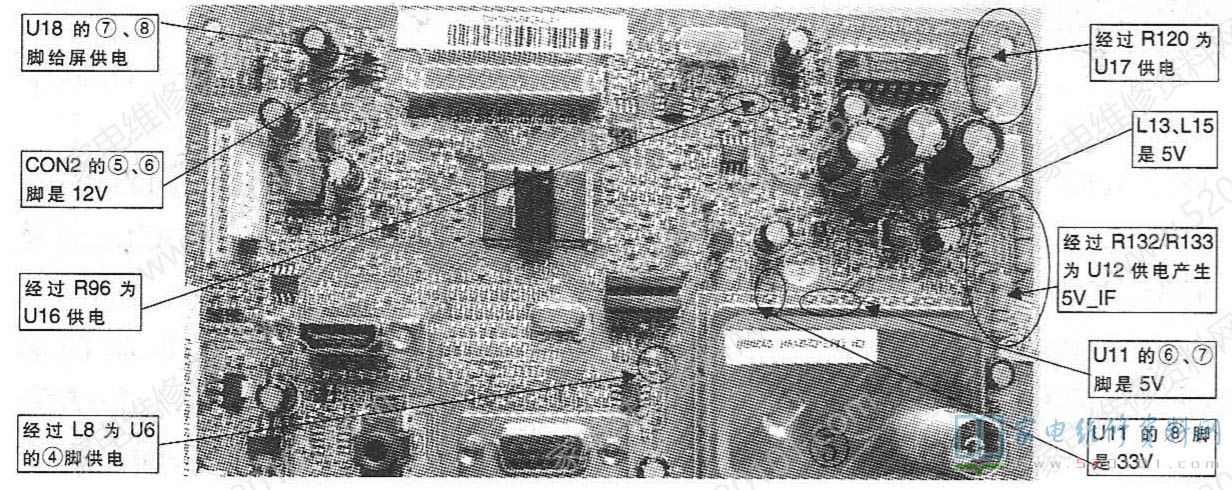

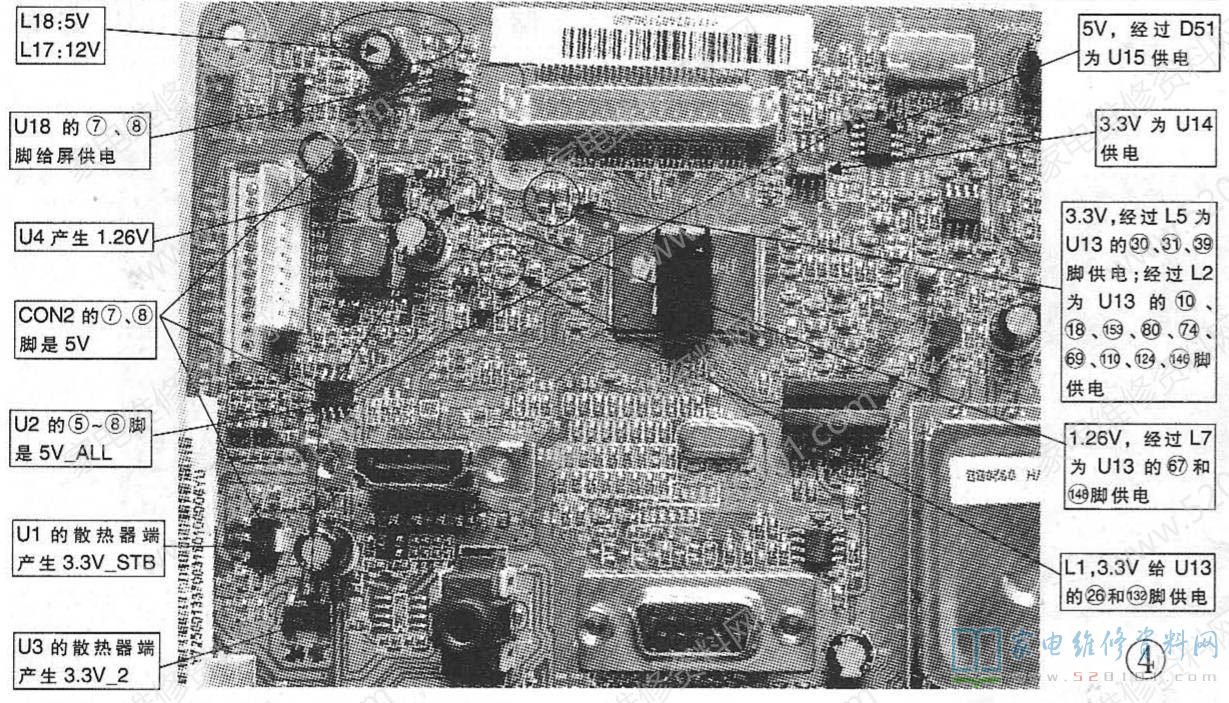

该机信号板的CN2插座与电源板相连，从电源板上引入5VSTB及+12VA电压，5VSTB经主板上的稳压电路产生5V-ALL、3.3V-STB 、3.3V-2、1.26V等电压，供给相应的电路，如图4所示;+12VA电压直接供给U4、U16~U18等电路，并经稳压电路产生5V-IF电压，供给高频调谐器，如图5所示。

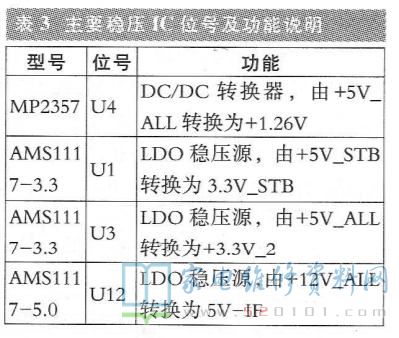

该信号板上的主要稳压IC位号及功能说明见表3。

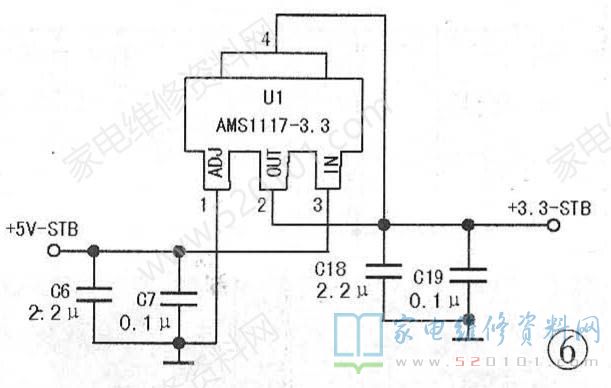

提示：在检修主板问题时，第一测试其有关供电电压是不是正常，这总是能起到事半功倍的成效。在上屏稳压电路中，UI、U3 U12均为三端低压差稳压IC，其自己损耗小、效率高，外围电路简单，且无须外加非常大的散热装置，其①脚为接地端，②脚为电压输出端，③脚为输人电压端。由U1组成的3.3V-STB电压电路见图6，由U3、U13组成的电路与图6基本相同。

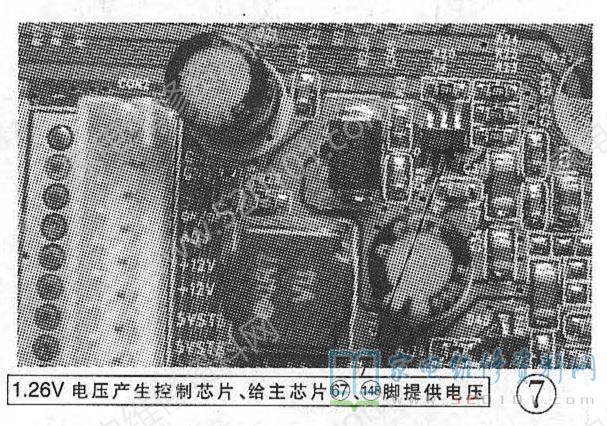

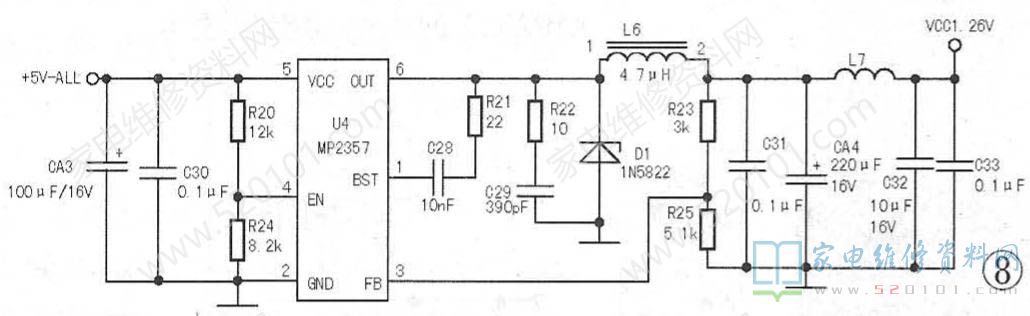

1.26V 电压形成电路使用6脚封装的DC/DC变换集成块MP2357，如图7、图8所示。MP2357的④脚为始能控制端，只有当该脚电压高于1.2V时，其⑥脚才有电压输出，且输出电压取决于③脚外接的分压电阻阻值比，即输出电压Vo=0.81。MP2357的引脚功能见表4。
2、信号步骤剖析
1.TV信号

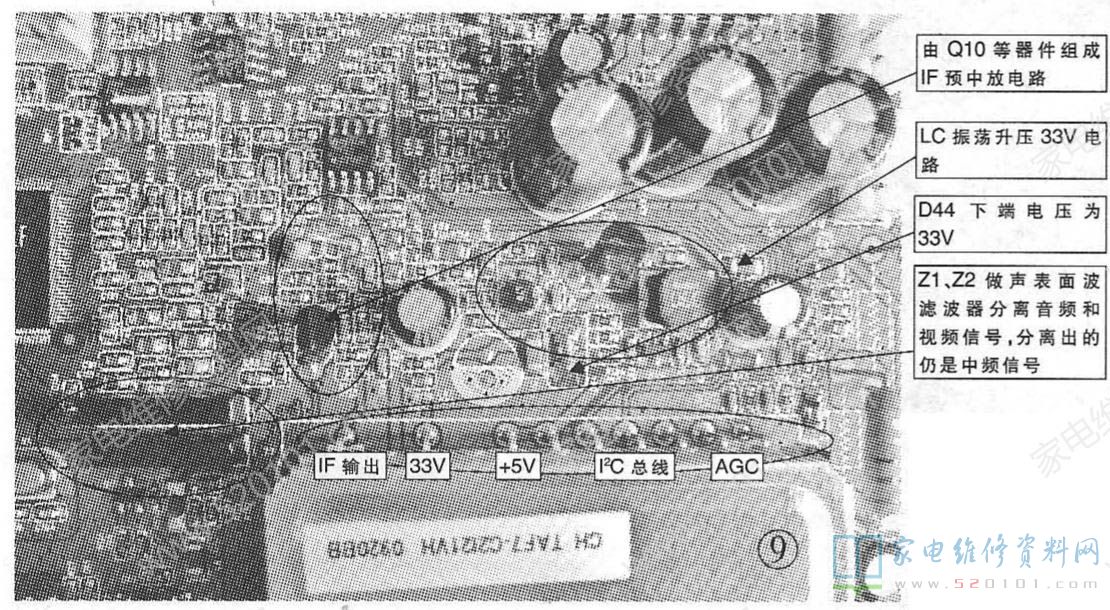

该机TV信号电路的主要元件分布见图9，有关电路如图10所示。
RF模拟电视信号进人高频调谐器U11，在内部解调、混频成IF信号，再进入中频放大器IC，经过中频放大、解调，从U11的⑨脚输出中频信号，经Q10补偿放大后，一路经C85送往伴音声表面滤波器Z1，形成差分信号送往主芯片U13的35、36脚;另一路经C92送往图像声表面滤波器Z2，形成差分信号送往主芯片U13的33、34脚。
U11的④、⑤脚为总线控制端，外接总线控制电路。若无正常的总线信号对高频头进行控制，将引起TV无图、无声;若该路总线短路，U13的84、85脚的总线电压低于1V，会引起二次不开机问题。

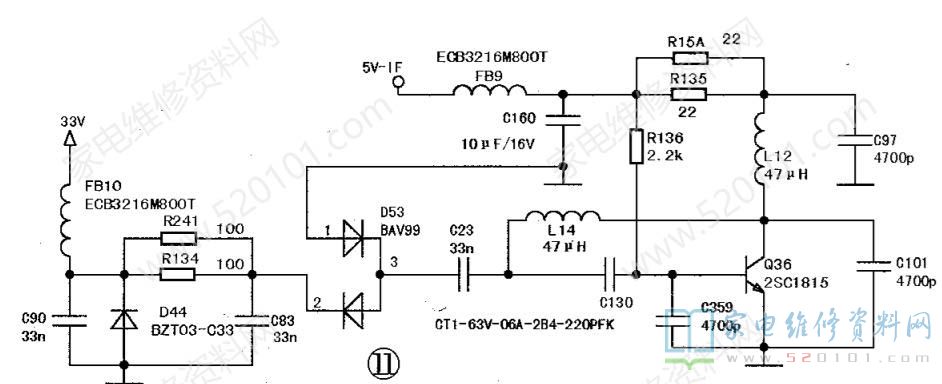

调谐电压形成电路由D53、D44、Q36 及L14 L12、C13等元件组成，见图11。
Q36、L14、L12、C13组成自激振荡电路，输出频率约为2.2kHz的方波脉冲，送至倍压整流电路，输出稳定的+33V电压，送至高频调谐器的⑧脚，供内部的变容二极管选台时用。 若该倍压电路出问题，将会引起+33V调谐电压低或无电压，进而出现收台少或TV无图问题。U11的⑥、⑦脚为内部高频处置电路5V供电端，若该电压不正常将会引起TV无图无声，，但字符正常。
2.AV与S端子信号

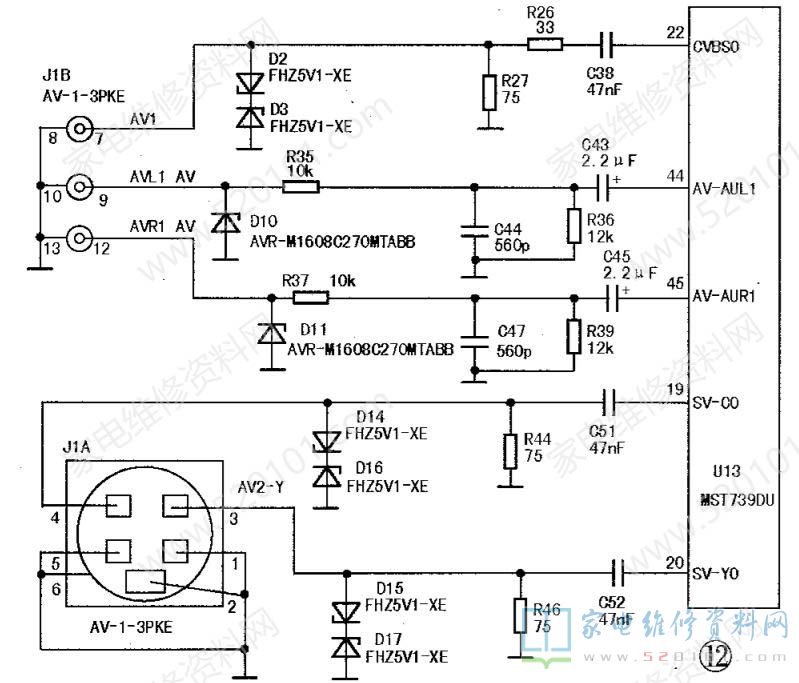

AV视频信号从插座J1B输人，分别经电阻R26及电C38容耦合后送至U13的22脚，如图12所示。D2、D3是保护二极管，预防输入信号幅度过高或静电损毁主芯片U13。AV音频信号AVL1 AVR1分别通过由R35、R36、C44及R37、R39、C47组成的低通滤波器，对干扰信号进行抑制后，经电容C43、C45耦合至U13的44、45脚。s端子的Y亮度信号经电阻R45和电容C52耦合至U13 20脚，C色度信号经电阻R43和电容C51耦合至U13的19脚，D14和D15是保护二极管。
3.YPbPr 接口输入电路

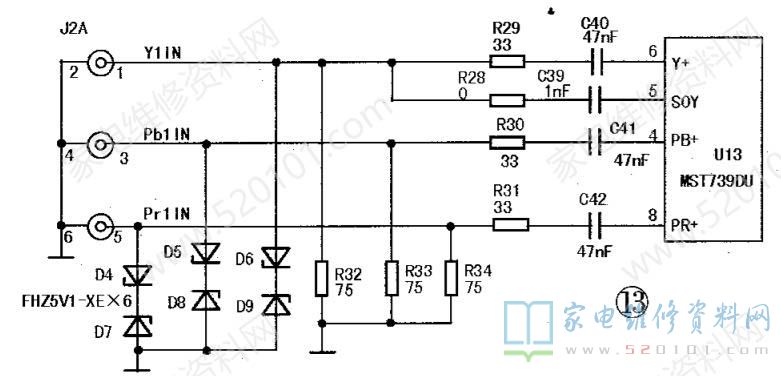

分量Y信号经静电保护电路和低通滤波电路后分为两路，如图13所示，一路经R29隔离、C40耦合至U13的⑥脚;另一路经R28隔离、C39耦合至U13⑤脚，作为Y同步信号输人端。Pb信号经R30隔离、C41耦合U13的④脚，Pr信号R31隔离、C42耦合耦合至U13⑧脚。若U13测试不到⑤脚输人的正常Y同步信号，在好看的信号输人时，将出现无图现象;若输人的色差信号Pb或Pr不正常，将引起好看的信号彩色异常。
4.VGA接口输入电路

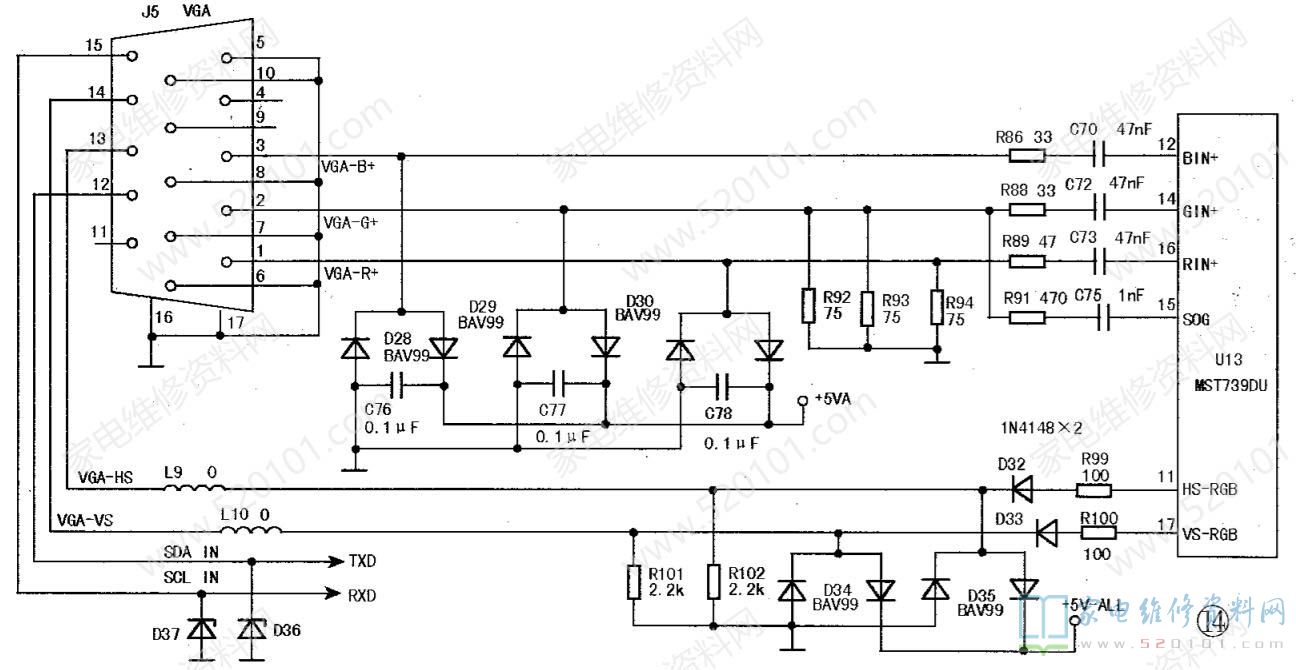

vGA基色信号从接插件J5①~③脚经R89、R88、R86隔离，电容C73、C72、C70耦合至U13的16、14、12脚，如图14所示。行、场同步信号从J5 13、14脚输入，经L9、L10等元件后送至U13 11、17脚。双向限幅二极管D28~D30和D34 D35起保护用途，预防因静电或输人电压异常损毁集成块。若VGA接口输人的行场同步信号或U13 15脚输入的G同步信号不正常，将引起VGA无图问题;若输入的某一路基色信号不正常，将引起vGA图像彩色不正常。

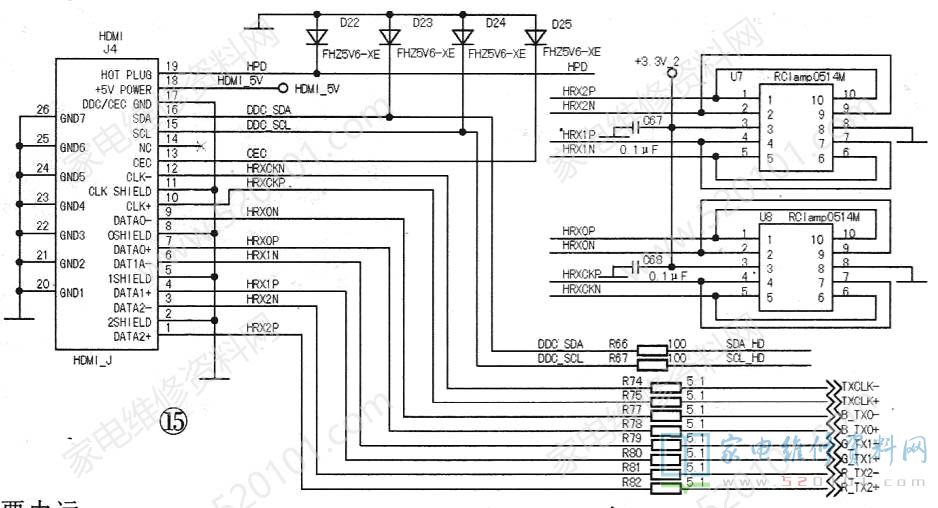

HDMI接收端口使用HDMI 1.3标准，最大可支持1080P/60Hz信号输人。RGB差分信号和一路时钟信号经HDMI接口cON13①、③、④、⑥、⑦、⑨、11、12脚输入，经过电阻R74、R75及R77~R82送往U13，如图15所示。在该型机中，未安装U7、U8。

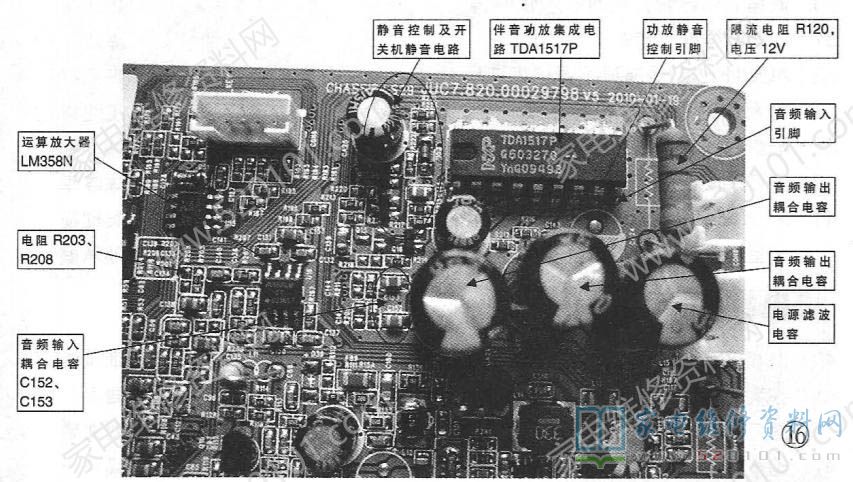

该机的伴音处置电路主要由运算放大器LM358CN和伴音功放TDA1517P组成，如图16所示。TDA1517、TDA1517P 是飞利浦公司生产的B类双声道音频功率放大集成电路，是一款2X6W的立体声功率放大器。它具备输出功率高、增益可调、静音/待机切换等特征，是一款完整的B级双输出放大器，广泛应用于家用音响、电视音响、汽车音响、多媒体音响及计算机音响中。

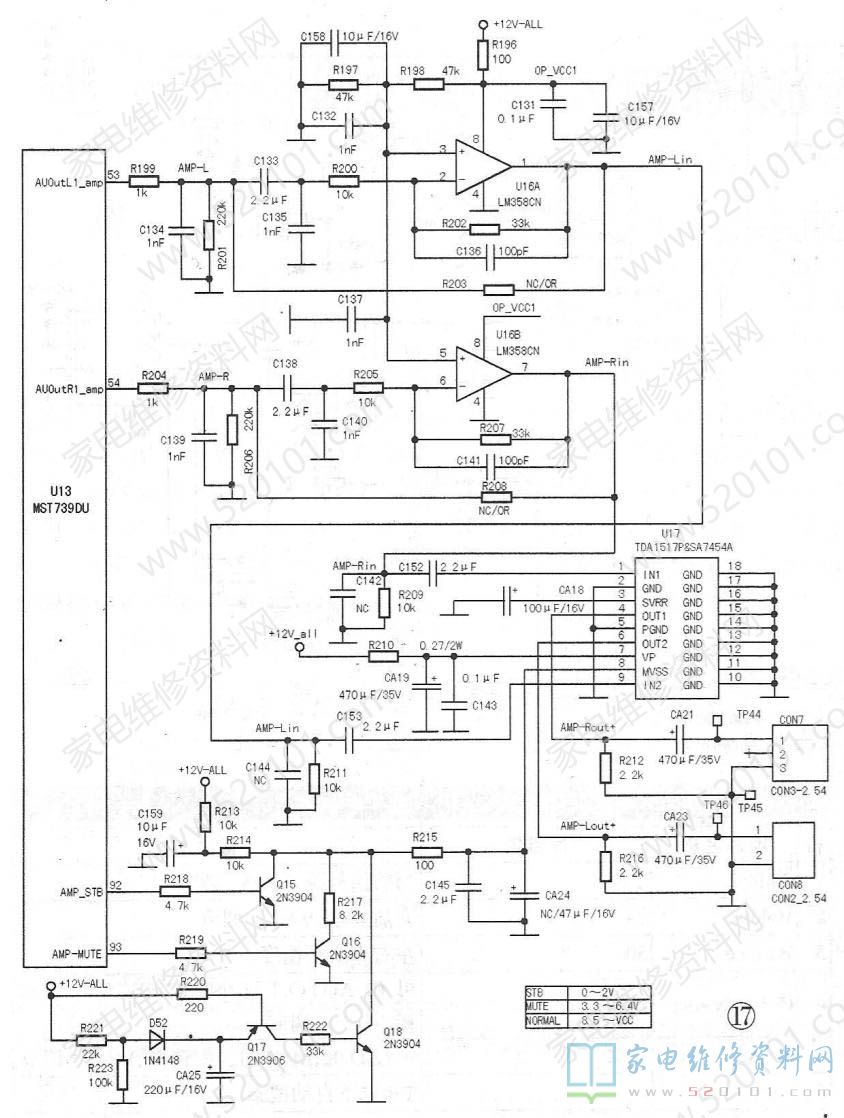

各类音频信号先经U13切换，再由内部电路进行音调、平衡、音量控制及高、低音与立体声处置后，从53、54输出，分别经R199、C133、R200和R204、C138、R205，送给U16的②、⑥脚，经U16前置放大后，从①、⑦脚输出，送给U17的①、⑨脚进行功率放大，最后从U17的④、⑥脚输出，推进扬声器发声，如图17所示。
关机静音:正常工作时，Q17因b-e结正偏截止;关机时，D52因反偏截止，同时Q17的b极电压瞬间消失，CA25上的电压通过Q17放电，Q17导通，输出高电平到Q18的b极，使Q18导通，输出低电平给U17的⑧脚，从而达成关机静音。

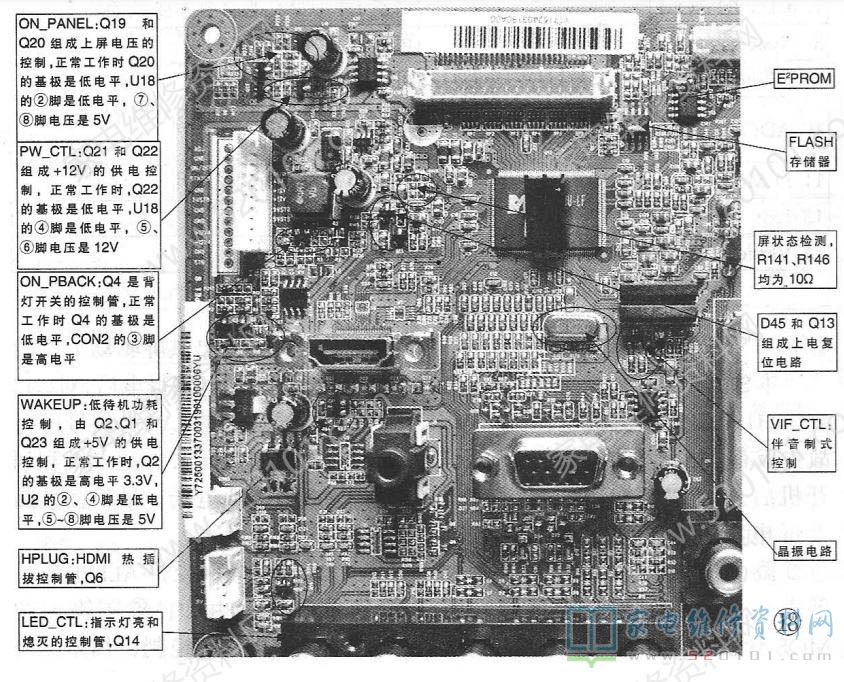

3、微处置器控制电路
微处置器控制电路由U13及FLASH存储器U14、用户存储器U15等组成，如图18所示。在接通待机电压的瞬间，U13 27、28脚外接的晶体X1为内部的CPU提供时钟脉冲，如图19所示。同时，135脚外接由Q13形成的复位电压将程序进行一次清零复位，使之回到起始状况。复位成功后，CPU通过串行总线将U14程序打开;通过时钟线和数据线读出用户存储器U15中所存的上次关机前的状况和数据后处于待机状况，等待二次开机命令。

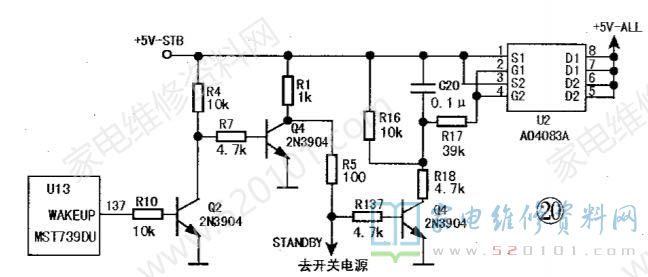

当U13通过遥控或键控得到二次开机指令后，从137脚输出STBY高电平，Q2导通，Q1截止，如图20所示，5V-STB电压经R1 R5给电源板提供一个开机高电平信号STANDBY ，达成二次开机，输出12V电压给相应电路。同时，Q23导通，U2的②、④脚为低电平，U2导通，输出+5V-ALL电压。
2.背光控制信号

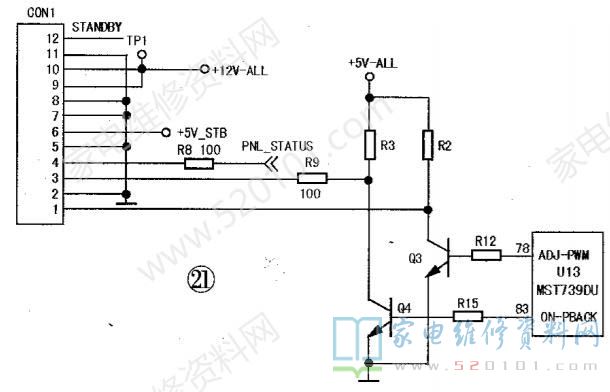

开机时，U13的83脚输出逆变器开/关控制信号，Q4截止，其c极得到约5V的高电平，如图21所示，通过CON1的③脚输往逆变器，逆变器工作。同时，U13对图像信号处置后，从78脚输出PWM亮度控制信号，通过Q3及cON1的①脚输往逆变器，达成自动调光。
3.上屏电压与+12V-ALL电压控制

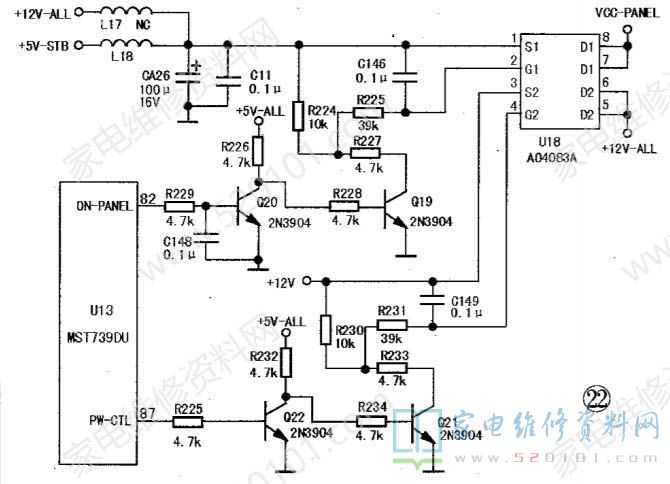

Q21、Q22为+12V-ALL电压的输出控制管，由U13 87脚输出的PW CTL信号进行控制，具体控制过程与上述上屏电压的控制相同。
4、总线调整资料

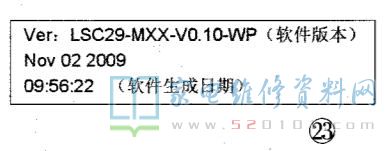

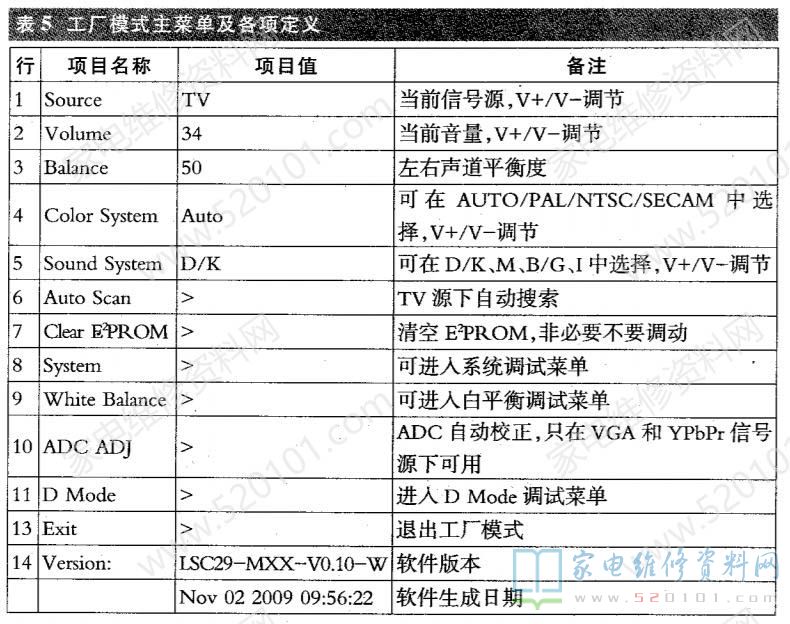

该机芯彩电的总线调整办法如下:在TV模式下，依次按遥控器上的静音、菜单键及数字键7、2、1、7即可。进人工厂菜单后的显示见图23，工厂模式主菜单及各项概念见表5。

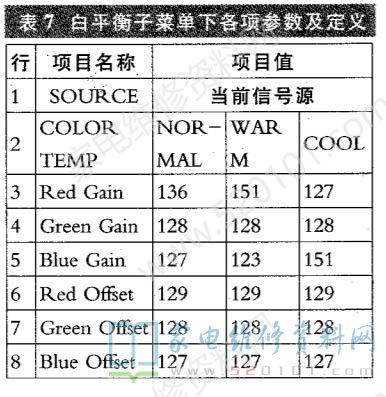

进人工厂模式后，在System菜单，修改"PANELTYPE"项的值可进行液晶屏参数选择。System 子菜单下各项参数及含义见表6，白平衡子菜单下各项参数及概念见表7。
